一、概述：

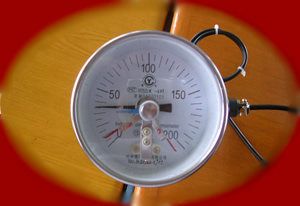

該雙金屬溫度計是一種適合測量中、低溫的現場檢測工業儀表.可用來直接測量氣體、液體和蒸汽的溫度。帶電接點雙金屬溫度計，能在工作溫度超過給定值時，自動發出控制信號切斷電源或報警。雙金屬溫度計具有無汞害、易讀數、反應靈敏和堅固耐震等優點,可代替工業玻璃水銀溫度計,廣泛適用于工業和科研部門。雙金屬感溫元件采用多圈直螺旋型雙金屬片.一端固定,另一端(自由端)連接在芯軸上,角型溫度計指針直接裝在芯軸上.直型結構指示針統購角彈簧與芯軸連接.當溫度發生變化時,感溫元件自由端旋轉,經芯軸傳動指針在刻度盤上指示出被測介質溫度的變化值.電接溫度計,指針上裝有動接點,固定接點裝在設定指針上,指針觸頭隨溫度變化旋轉,當溫度達到或超過設定值時,接點閉合發出信號,以達到自動控制和報警的目的.
|
序號 |
型號 |
結構形式 |
表殼直徑 |
保護管直徑 |
保護管長度L |
標準安裝螺紋 |
溫度范圍℃ |
1 |
|
角型電接點 |
Φ60 |
Φ6 |
75
100
150
200
250
400
500
|
M27×2 |
-60—+40
-40—+60
-20—+80
0—50
0—100
1—120
0—150
0—200
0—300
0—400
0—500
0—600 |
2 |
|
直型 |
Φ60 |
M16×1.5 |
M16×1 |
3 |
|
角型電接點 |
Φ100 |
Φ10 |
75
100
120
150
200
250
300
400
500
750
1000
1200
1500
1750
2000
2500
|
M27×2 |
4 |
|
直型電接點 |
Φ100 |
5 |
|
角型電接點 |
Φ126 |
6 |
|
直型電接點 |
Φ150 |
注:我公司還生產其它型號的電接點雙金屬溫度計,以上型號僅供參考。
|
|
|
 |
| |
|
|
|
